Tienenie EMC

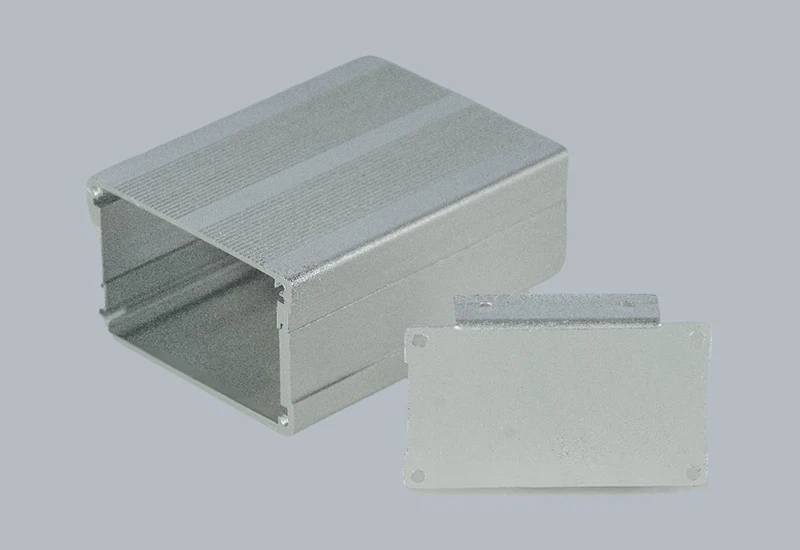

Tieniace kryty EMC sú navrhnuté tak, aby chránili citlivé elektronické zariadenia pred elektromagnetickým rušením. Tieto kryty sú vyrobené z vysoko kvalitných materiálov, ktoré ponúkajú vynikajúcu účinnosť tienenia a môžu byť prispôsobené tak, aby spĺňali špecifické požiadavky aplikácie. Jednou z kľúčových vlastností tienenia EMC krytov je ich schopnosť zabrániť rušeniu z externých zdrojov.

Predchádzanie poruche stroja
Účinky vysokofrekvenčného rušenia a elektromagnetického rušenia môžu spôsobiť nepredvídateľné a neopakovateľné zníženie výkonu a presnosti prístroja a dokonca spôsobiť úplné zlyhanie prístroja. Úplné zlyhanie prístroja môže mať za následok zníženú efektivitu výroby, zvýšenie návratnosti, odstavenie závodu a niekedy aj nebezpečné bezpečnostné riziká. Testovaním vzoriek alebo vykonaním iných opatrení počas vývoja produktu zaistíte, že produkt bude spĺňať správne normy EMC tienenia.

Zlepšenie schopností tienenia
Môže byť náročné zmeniť už existujúci dizajn, najmä ak je počet vrstiev v zariadení už obmedzený, s úzkymi okrajmi. Posilnenie možností tienenia dizajnu však môže byť rozhodujúce pre zníženie problémov s výkonom. Zlepšenie odolnosti zariadenia voči EMC by mohlo eliminovať chyby signálu a zlepšiť jeho funkčnosť. Môže tiež znížiť EMC EMCtted zariadením, čím sa zabráni problémom s okolitou technológiou.

Zníženie hmotnosti vo vašom dizajne
Návrhy tienenia EMC nie sú vždy ľahké a zníženie hmotnosti, aby sa zariadenia spotrebnej elektroniky udržiavali v minimalistických veľkostiach, môže byť pre inžinierov výzvou. Niektoré riešenia, ako napríklad tienenie EMC, sú často ťažšie, objemnejšie kovové boxy nevhodné pre prenosné zariadenia alebo ľahké aplikácie. Správna technika tienenia znamená výber správneho materiálu, ako je tenká fólia namiesto pevnej kovovej klietky. Okrem toho skúsený konvertor zostaví váš návrh s ohľadom na aplikáciu a vytvorí fóliové pásky vo vlastných dĺžkach, šírkach, hrúbkach, veľkostiach, tvaroch a formátoch podľa vašich potrieb.

Použitie najvhodnejšieho tieniaceho materiálu
Najlepší materiál krytu EMC tienenia závisí od mnohých faktorov, ktoré sa neobmedzujú len na základné materiály a funkcie vášho produktu. Bežné materiály tienenia EMC zahŕňajú pokovovanú oceľ, meď, cín a hliník. Avšak funkcia vášho dizajnu určí materiál, ktorý bude fungovať najlepšie. Napríklad mnohé EMC tienené obalové pásky sú vyrobené s ohľadom na vysokú vodivosť a používajú vodivé lepidlo na pokovovaných fóliových podkladoch pridaných na ochranu pred elektrickým rušením.

Pokročilé aplikácie riešení tienenia
Presne narezané materiály tienenia EMC môžu vykonávať tienenie v rámci zariadení s úzkou toleranciou. Jedna rýchlo rastúca aplikácia technológie tienenia je v elektrických vozidlách. Batérie EV sú plné vzájomne prepojených modulov a súčasne signály EMCt ostatných systémov vozidla. S rastúcou popularitou systémov elektrických vozidiel, ako sú radary na predchádzanie zrážkam, nikto nechce riskovať možnosť rušenia signálu spôsobujúceho nehody.

Hlavným účelom efektívneho EMC tienenia je zabrániť elektromagnetickému rušeniu (EMI) alebo rádiovému frekvenčnému rušeniu (RFI) ovplyvňovať citlivú elektroniku. To sa dosiahne použitím kovovej clony na absorbovanie elektromagnetického rušenia, ktoré sa prenáša vzduchom. Efekt štítu je založený na princípe použitom vo Faradayovej klietke – kovová clona úplne obklopuje buď citlivú elektroniku alebo vysielaciu elektroniku. Obrazovka absorbuje prenášané signály a spôsobuje prúd v tele obrazovky. Tento prúd je absorbovaný zemným spojením alebo virtuálnou zemnou plochou. Absorbovaním týchto prenášaných signálov skôr, ako sa dostanú do citlivých obvodov, je chránený signál udržiavaný bez elektromagnetického rušenia, čím sa maximalizuje účinnosť tienenia. Dobrým príkladom vo vrecku každého človeka je smartfón. Je nevyhnutné, aby sa EMC tienenie používalo na ochranu citlivej elektroniky v zariadení, ktorá umožňuje spracovávať a zobrazovať informácie z vysielača telefónu.

EMI štíty
Na zníženie intenzity rušenia sa používajú tienenia EMI. EMI štíty sú EMC kryty navrhnuté ako tienenie medzi emitorom a susceptorom na zníženie intenzity elektromagnetického poľa. Predstavte si ich ako oponu umiestnenú medzi zdrojom EMI a obeťou na zmiernenie vplyvu vyžarovaného rušenia útlmom elektromagnetického poľa.

Účinnosť tienenia
Hodnota, ktorá kvalifikuje schopnosť tienenia EMI tlmiť elektromagnetické pole, je účinnosť tienenia. Účinnosť tienenia je matematicky definovaná ako pomer intenzity elektromagnetického poľa pred a po umiestnení tienenia EMI a vyjadruje sa v decibeloch (dB).

Útlm elektromagnetického poľa
Útlm (strata) sily elektromagnetického poľa s EMI tieneniami závisí od vlastností materiálu tienenia, ako je hrúbka, priepustnosť, vodivosť, frekvencia rušenia a vzdialenosť medzi zdrojom EMI a tienením. EMI štít vytvára útlm elektromagnetického poľa prostredníctvom absorpcie, odrazu a spätného odrazu. Absorpčná strata závisí od hrúbky štítu a koeficientu absorpcie materiálu štítu. Strata odrazu je ovplyvnená impedanciou elektromagnetickej vlny a je nepriamo úmerná vlastnej impedancii tienenia EMI. K odrazu dochádza na hranici medzi vzduchom a kovovým štítom.

Vyberte si správne materiály pre váš EMC tienený kryt
Ak nie ste vo svete tienenia EMC úplne novým, chápete, že máte na výber niekoľko materiálov tienenia EMC. Zvyčajne ide o kovy ako striebro, hliník, nikel a meď – niekedy samostatne a niekedy vo vzájomnej kombinácii. Môžete si tiež vybrať ochranný materiál z klobúka, však? Nesprávne. Keď ste špeciálne navrhli EMC tienený kryt, musíte pri výbere tienenia zvážiť niekoľko faktorov. Napríklad musíte zvážiť rozpočet projektu. Striebro je vysoko účinný tieniaci materiál, ale je drahý. Na druhej strane, grafit je cenovo dostupnejší, ale môžete trochu obetovať na strane účinnosti tienenia.

Majte na pamäti galvanickú kompatibilitu
Materiály, ktoré tvoria váš EMC tienený kryt, sa zdanlivo dostanú do kontaktu s inými časťami vášho zariadenia, ako je napríklad kovový alebo plastový kryt. To nie je problém, kým sa galvanická korózia nestane problémom. Galvanická korózia nastáva, keď sa dva kovy navzájom dotýkajú a vymieňajú si elektróny. Ak máte čo do činenia s kovovým krytom a kovovým výplňovým materiálom, budete potrebovať vedieť, či sú tieto dva kovy galvanicky kompatibilné. V opačnom prípade riskujete výber materiálu tienenia EMC, ktorý znehodnotí kovový kryt obklopujúci váš kryt.

Vyberte si správnu metódu výroby tesnenia
Budete potrebovať tesnenie na utesnenie dvoch strán vášho krytu, čo z neho robí kritickú súčasť pri určovaní účinnosti tienenia krytu ako celku. Form-in-place (FIP), extrúzia, vysekávanie - existuje veľa spôsobov výroby tesnení a podobných EMC tieniacich nástrojov. Ale čo je to pravé pre váš jedinečný dizajn? Pri navrhovaní vášho tienenia EMC budete potrebovať poznať odpoveď. Táto metóda tiež znižuje plytvanie materiálom, čím možno vytvára priestor v rozpočte pre drahší tieniaci materiál, ako je striebro. Avšak extrúzia a vysekávanie majú svoje miesto aj v dizajne tienených krytov - najmä pre väčšie kryty alebo tie, ktoré sa budú často utesňovať a odlepovať.

Kde je to možné, rozhodnite sa pre kompresné zarážky, nie pre drážky
Pri navrhovaní krytu EMC tienenia sa vám môže stať, že sa silno opierate o drážky, v ktorých bude umiestnené tesnenie FIP EMC. Toto môže byť chyba. Je to preto, že dávkovanie EMC tesnení do úzkych drážok môže spôsobiť, že tekutý materiál tesnenia vytvrdne viac smerom k jednej strane drážky ako k druhej, čím sa vytvorí potenciálne neúčinné tesnenie a podpriemerný štít. Rýchla oprava? Vždy, keď je to možné, vo svojom dizajne krytu zvoľte kompresné zarážky namiesto drážok.

Vyberte si dostatočnú dĺžku dávkovania
Ak do svojho EMC tieneného krytu zahrniete EMC tesnenie, musíte sa uistiť, že zamýšľaná dĺžka dávkovania je dostatočne dlhá, aby dávala zmysel pre túto výrobnú metódu. Naozaj nechcete extrémne krátke segmenty. To môže spôsobiť problémy počas dávkovania a celkovo značne sťažiť výrobu vášho dizajnu.

EMC pochádza z umelých aj prírodných zdrojov a môže spôsobiť celý rad problémov, od menších telekomunikačných problémov až po významné zlyhania systému. EMC tienenie pomáha zabrániť týmto elektromagnetickým signálom rušiť ostatné komponenty. Tiež zabraňuje generovaným signálom rušiť okolité časti.
Vo veľkom meradle EMC tienenie zabraňuje narušeniu hromadnej dopravy, výroby a navigácie, pričom hrá zásadnú úlohu vo fungovaní významných priemyselných odvetví vrátane automobilového priemyslu, obrany, letectva a telekomunikácií.
EMC tienenie zabraňuje prerušeniam bunkovej a rádiovej komunikácie, chráni elektrickú sieť pred nesprávnym fungovaním a zabraňuje rušeniu vo funkcii a komunikácii vo vesmíre. EMC tienenie sa používa aj v niekoľkých typoch zdravotníckych zariadení, aby sa zabránilo rušeniu a zachovala bezpečnosť pacienta. V obrannom priemysle technológie, ako sú vojenské počítače, bezpilotné lietadlá a lietadlá, spôsobujú EMC veľké objemy elektromagnetického žiarenia. EMC tienenie je nevyhnutné na zabránenie rušeniu, ktoré by ohrozilo tieto obranné systémy.
EMC tienenie zohráva veľkú úlohu vo funkcii elektrických vozidiel, ktoré sú podstatne náchylnejšie na rušenie ako vozidlá na plyn. Existuje niekoľko zdrojov EMC v rámci elektrických vozidiel, vrátane elektromotorov, transakčných batérií, radarov na predchádzanie zrážkam, tienených a netienených káblov a riadiacich modulov motora (ECM). Bez správneho EMC tienenia môže rušenie z ktoréhokoľvek z týchto zdrojov spôsobiť vážne problémy v operačnom systéme elektrického vozidla.
EMC tienenie môže tiež pomôcť chrániť elektrické a elektronické komponenty pred poškodením a nesprávnym fungovaním, ktoré môže vyplynúť z korózie a tepla.
